FMC鋳造
Process Innovation

複雑形状対応。柔軟かつ高速な試作・製造。

一貫生産体制による工程効率

発泡模型の製作から鋳造、切削加工、検査まで社内で完結し、NC加工・測定まで網羅

高精度・品質へのこだわり

3Dレーザー測定機を導入、寸法検査やリバースエンジニアリングにも対応。一貫生産で高品質を維持

大型鋳物対応力

産業機械やプレス金型など、大型鋳物での実績。産業界でも数少ない月産850〜900トン規模の大量生産体制を持ち、安定供給が可能

製品事例

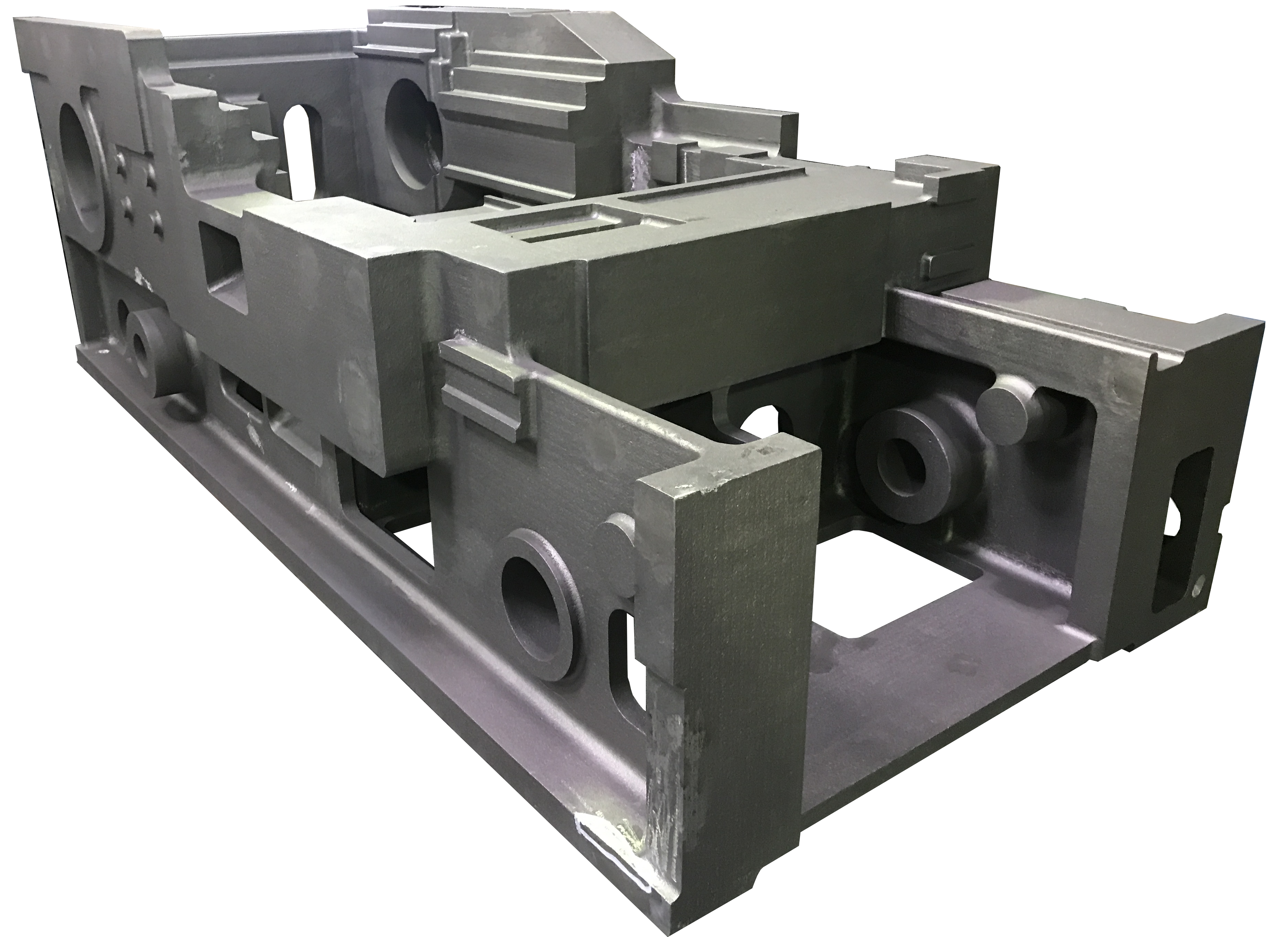

フレーム

フレーム

材質FCD550
サイズ3200 × 1300 × 1000
重量9000kg

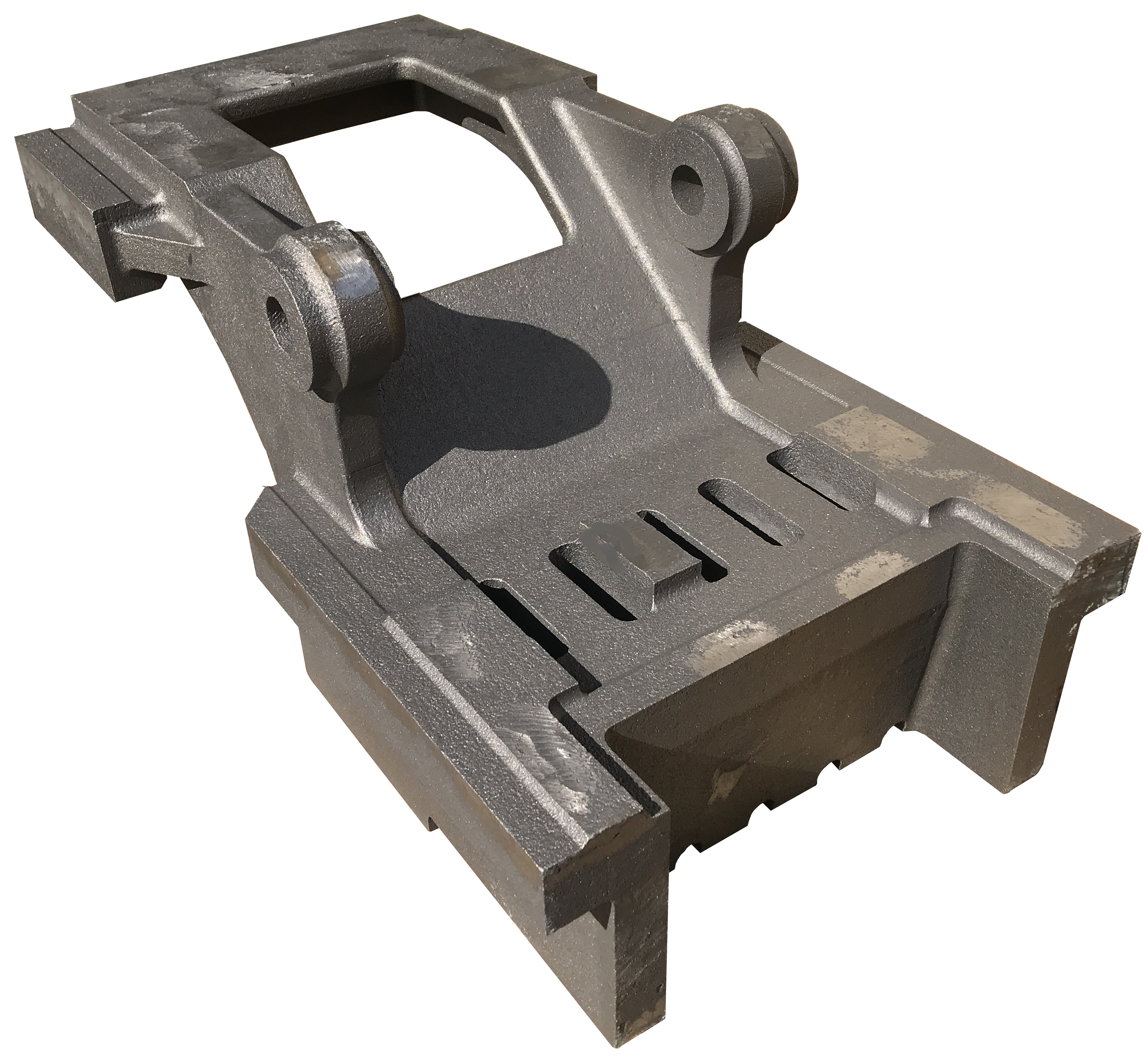

ラム

ラム

材質FCD500
サイズ1000 × 700 × 600
重量5000kg
ギアケーシング上下

ギアケーシング上下

材質FCD450
サイズ3400 × 2100 × 950
重量上7000kg 下10000kg

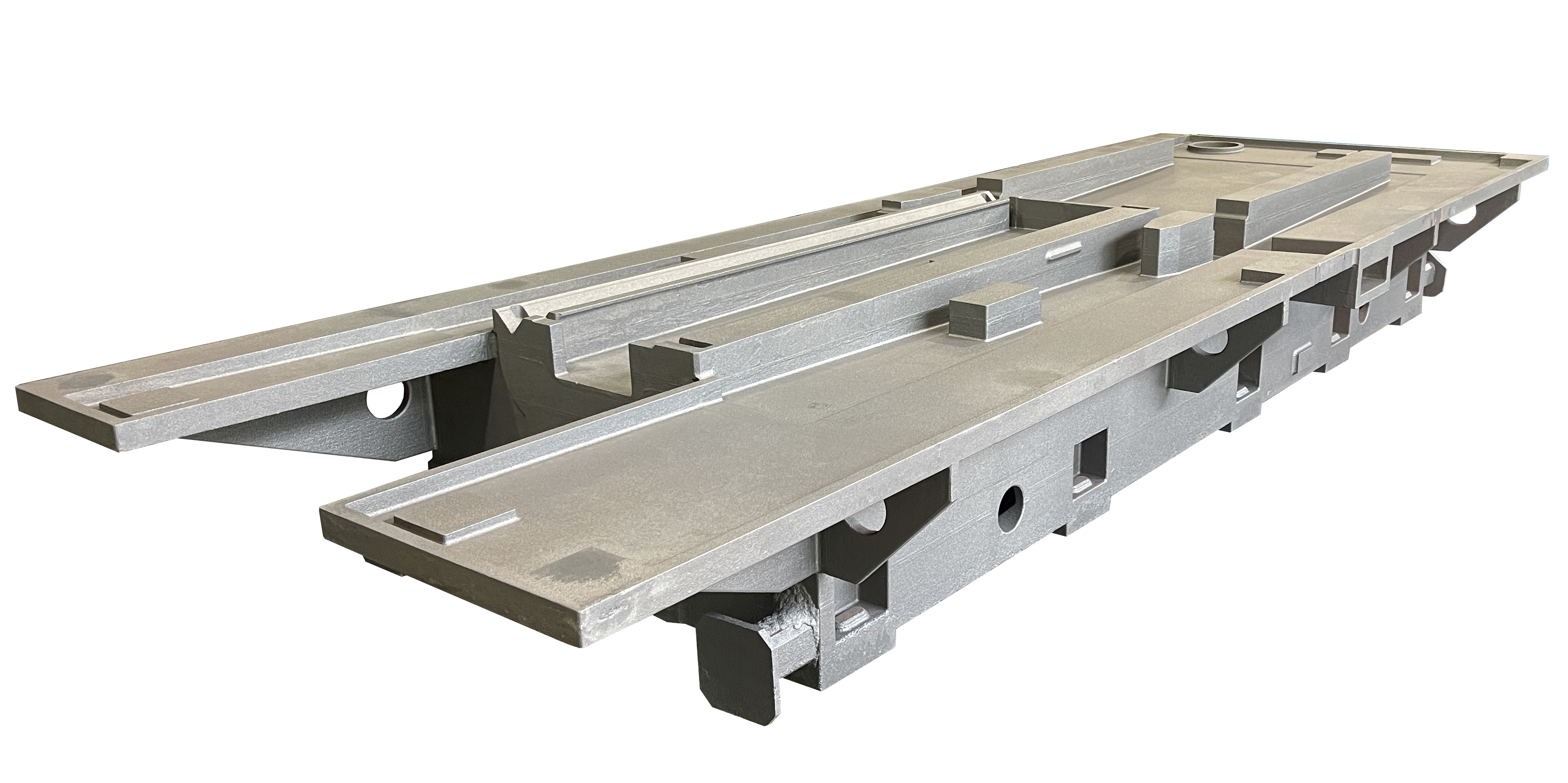

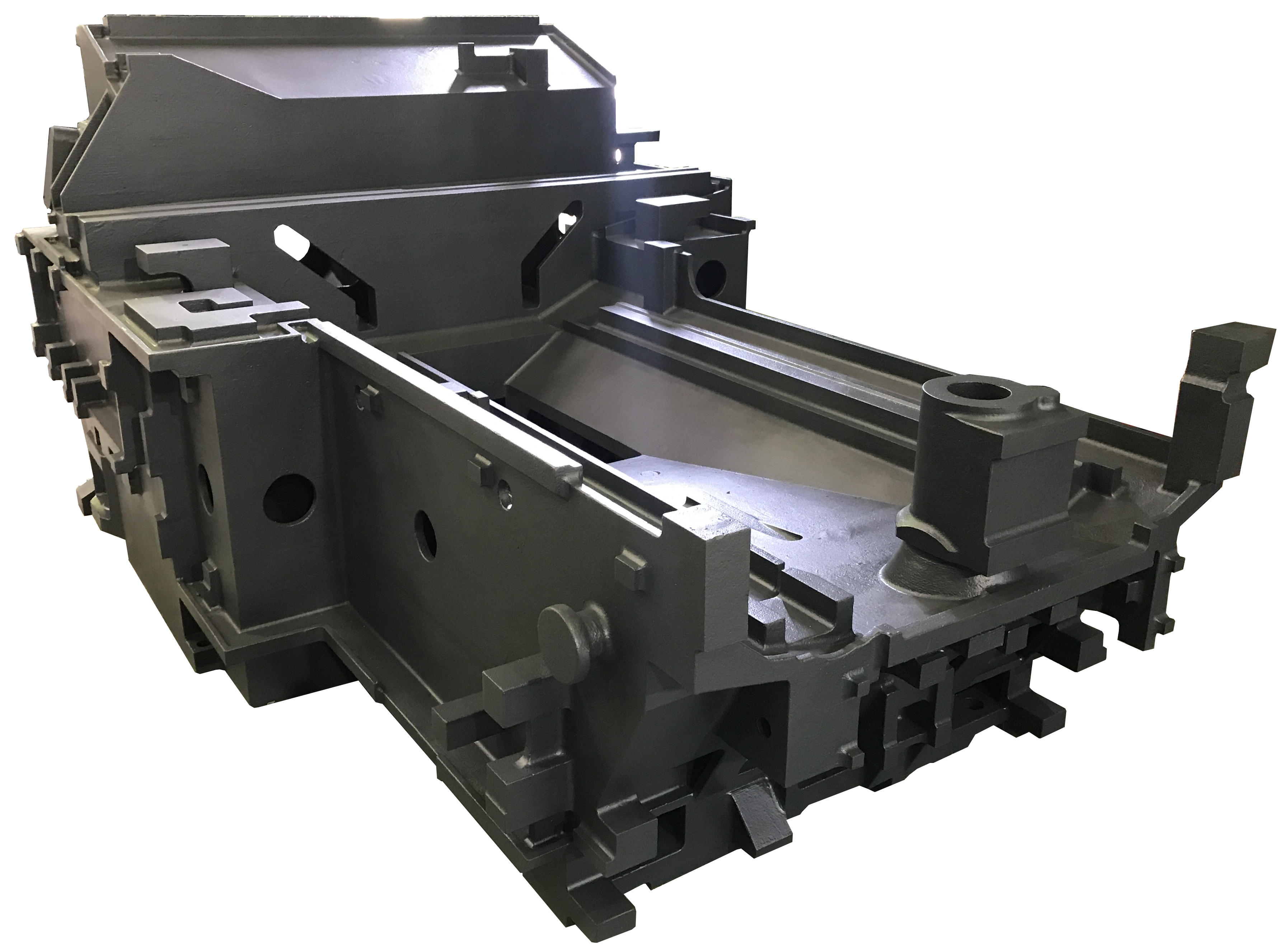

ベッド

ベッド

材質FC350
サイズ4500 × 1500 × 600
重量5500kg

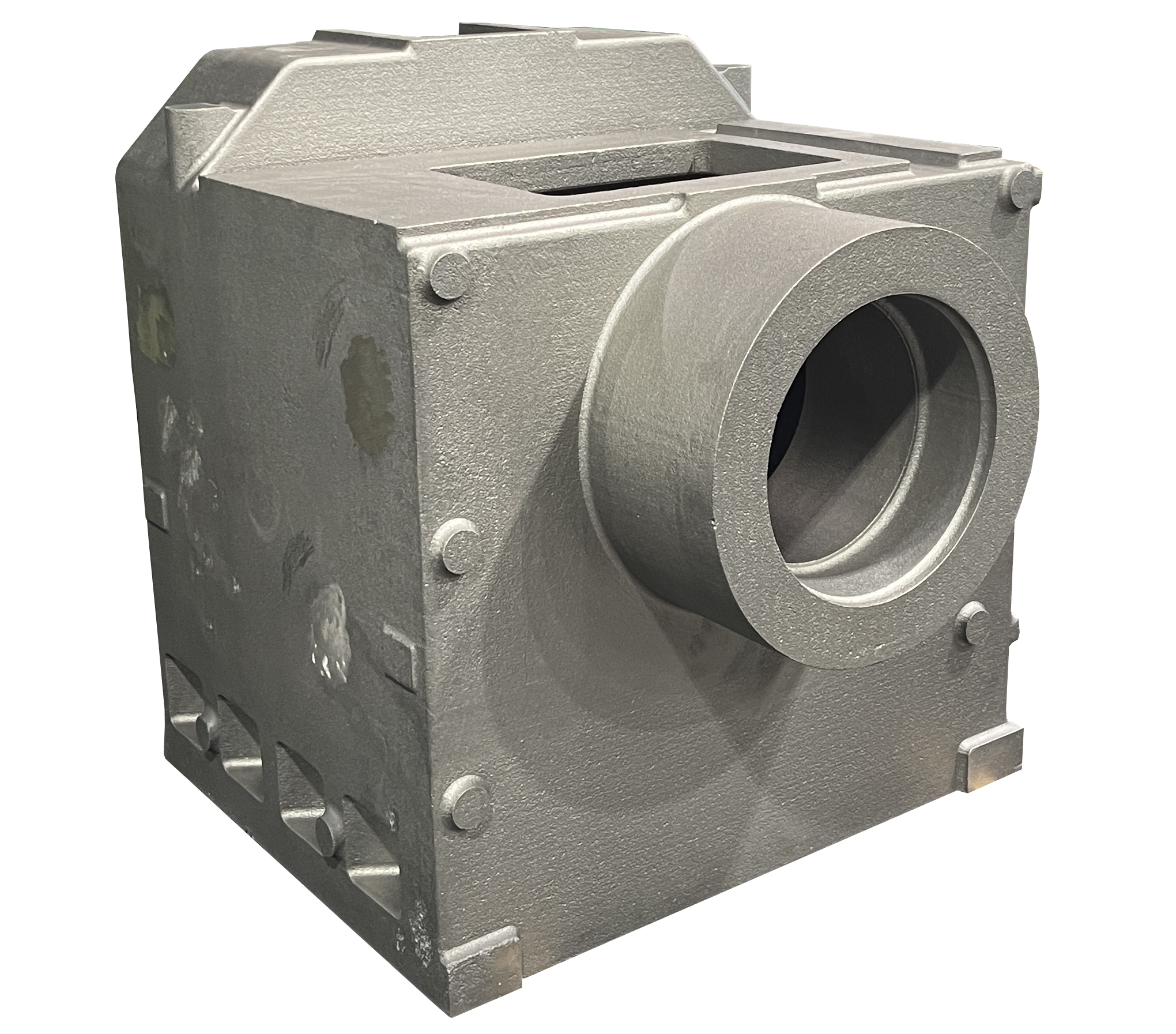

ヘッドストック

ヘッドストック

材質FC350
サイズ1000 × 1000 × 1000
重量1800kg
ベッド

ベッド

材質FC300
サイズ3200 × 2200 × 1500
重量6000kg
LEG

LEG

材質FC300
サイズ2500 × 1500 × 500
重量1400kg

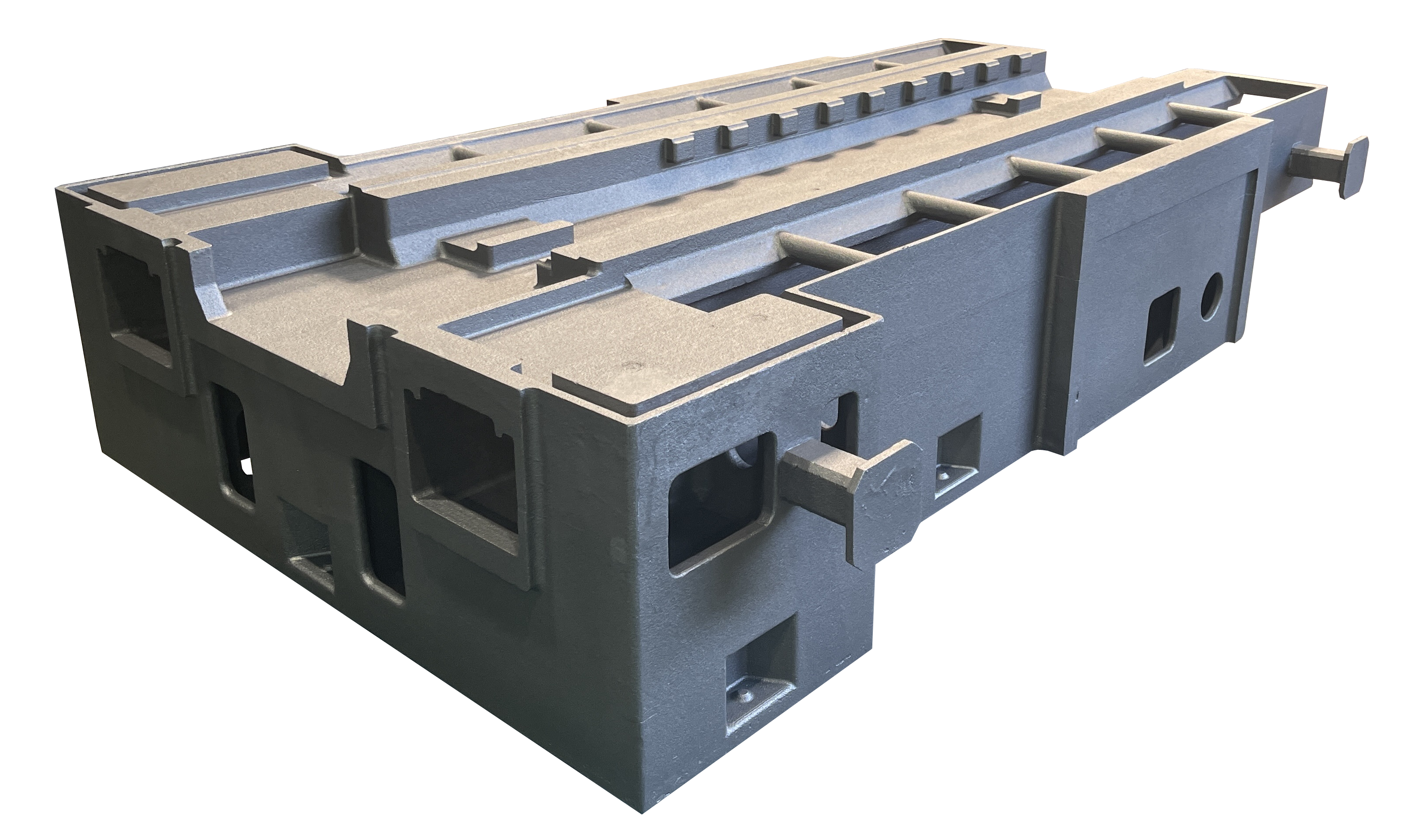

テーブルベッド

テーブルベッド

材質FC300
サイズ2900 × 1700 × 600
重量4500kg

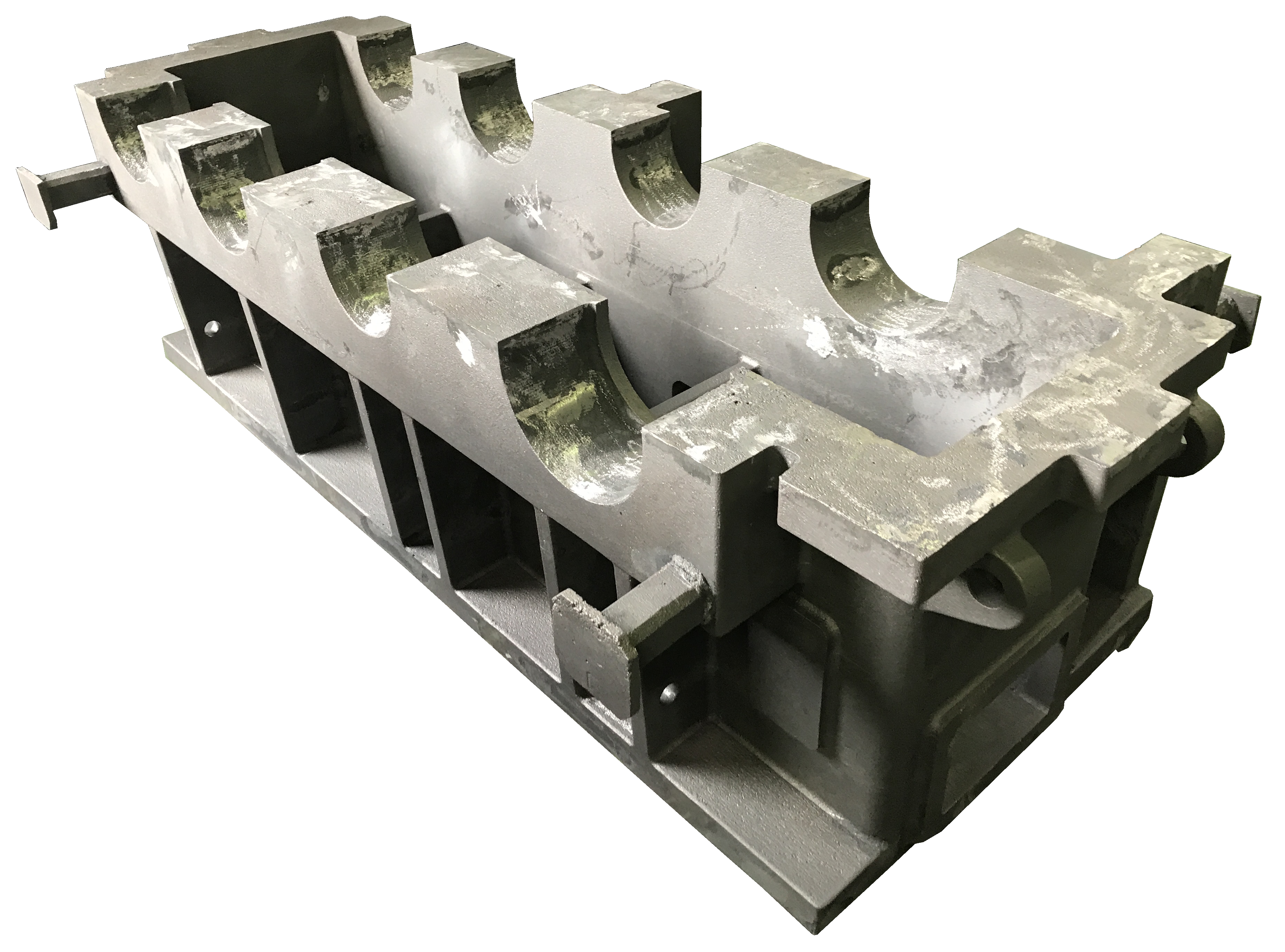

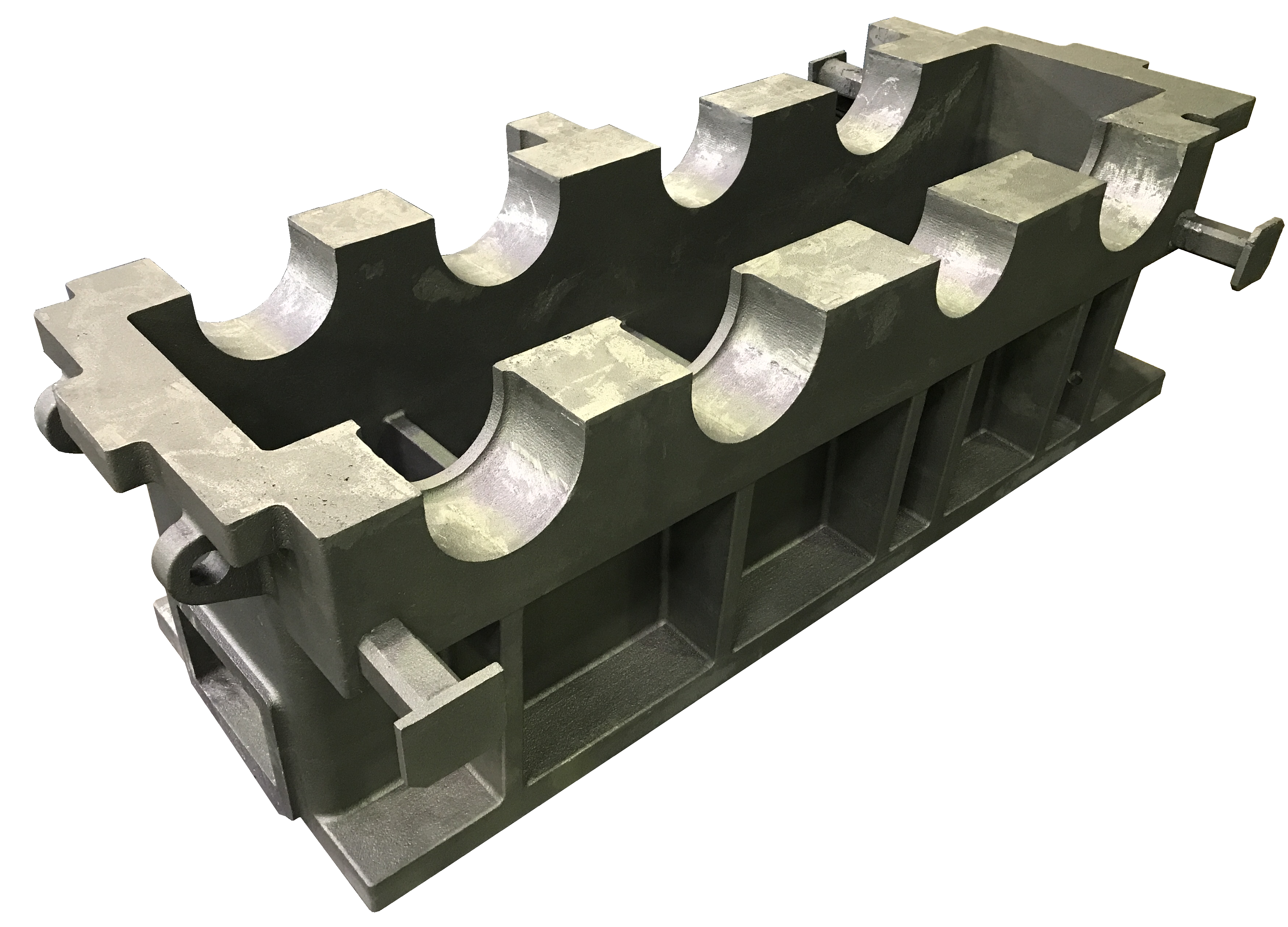

ケーシング

ケーシング

材質FC300
サイズ2400 × 900 × 700
重量3000kg
ケーシング

ケーシング

材質FC300
サイズ2500 × 900 × 700
重量3000kg

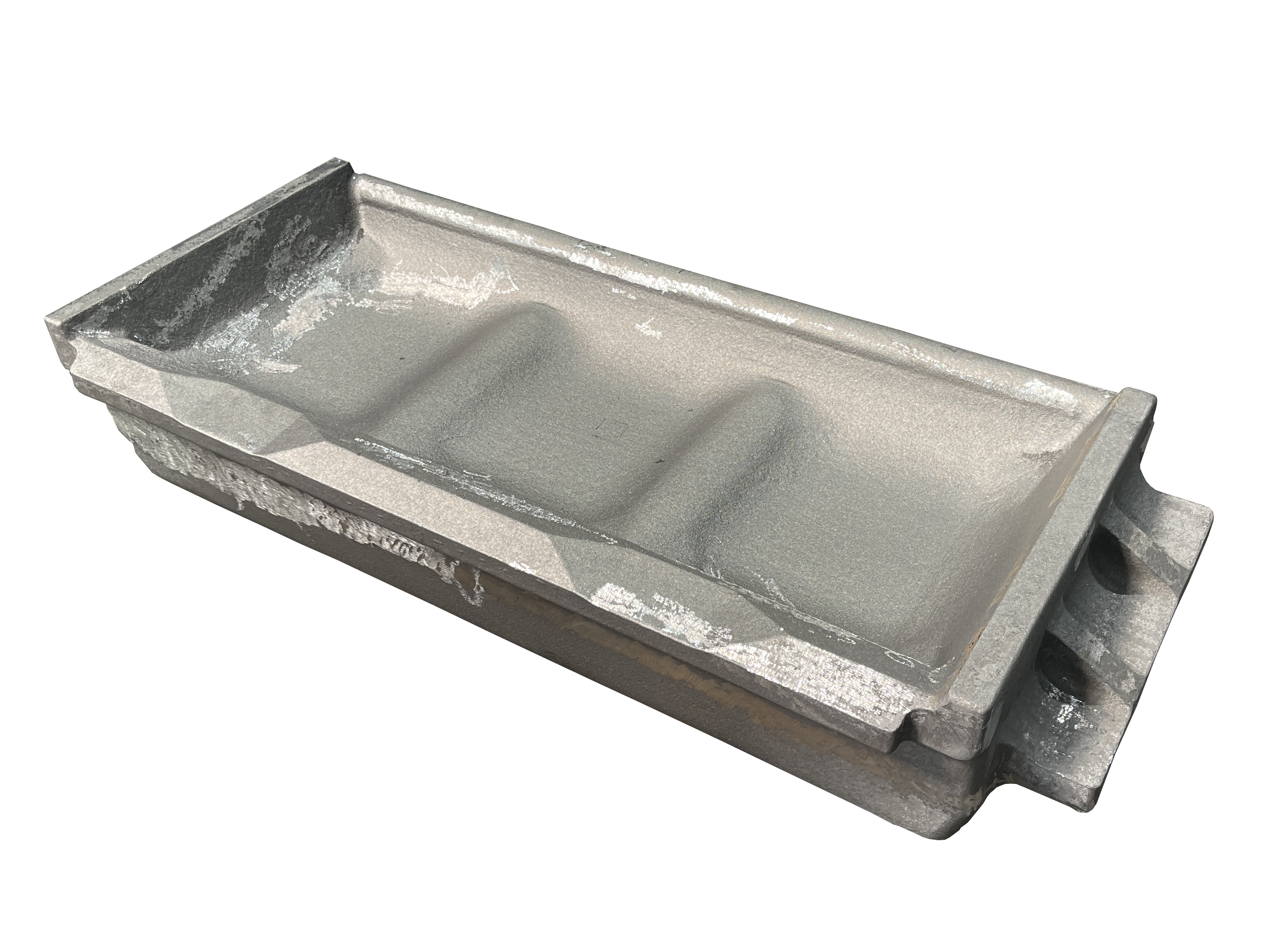

モールド

モールド

材質FC250
サイズ1300 × 550 × 300
重量750kg

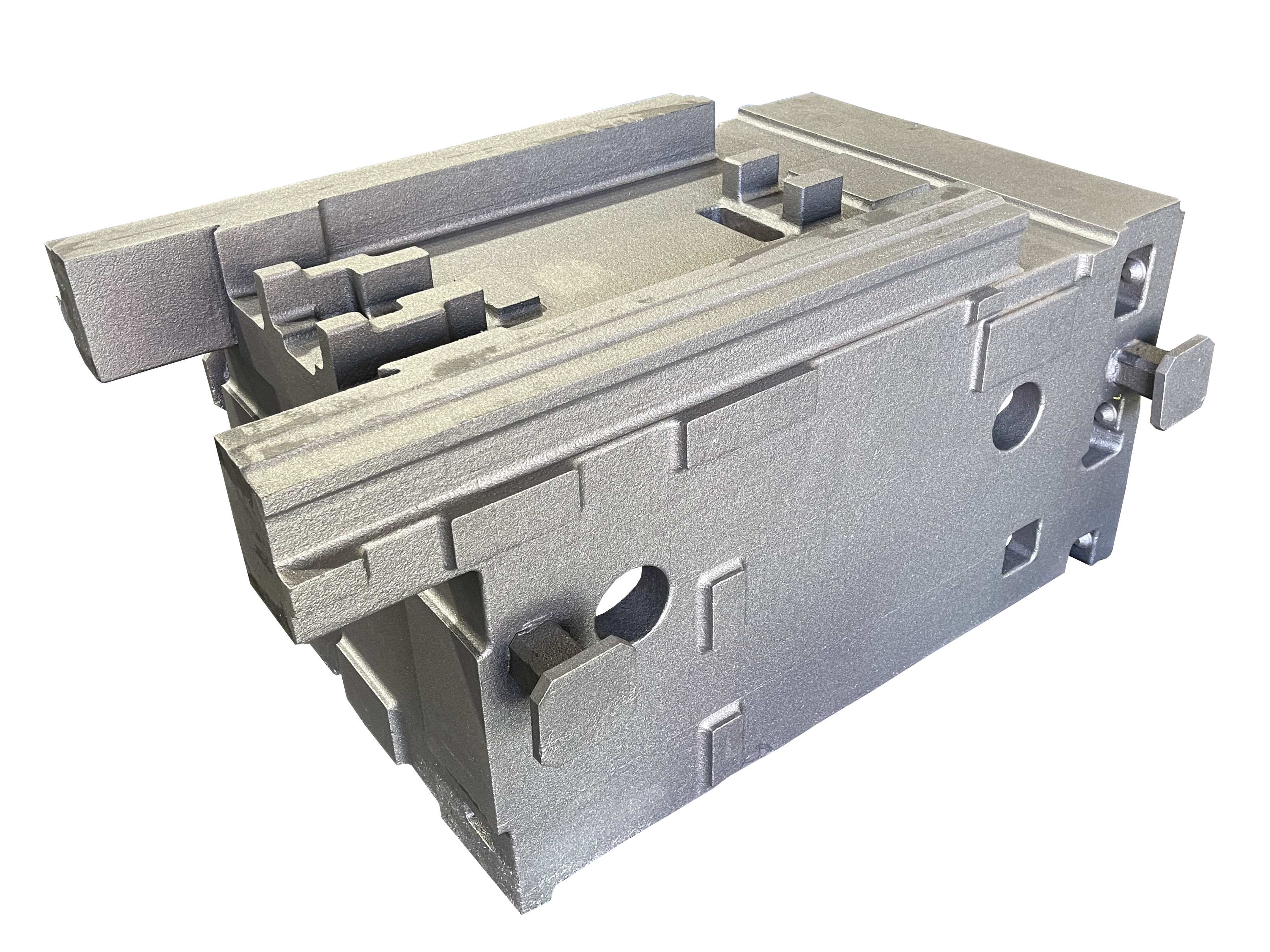

コラム

コラム

材質FC250
サイズ1300 × 750 × 700
重量1900kg

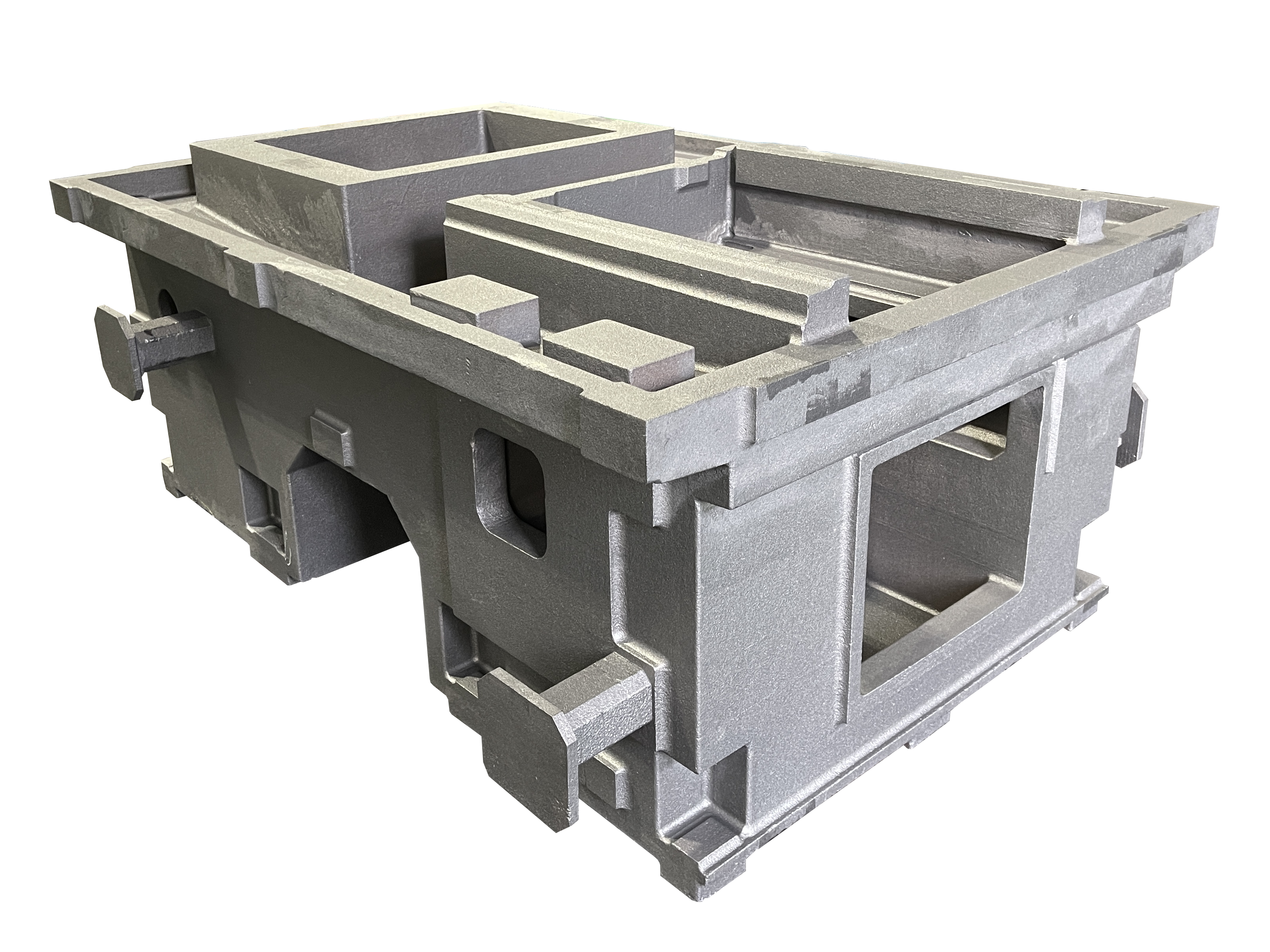

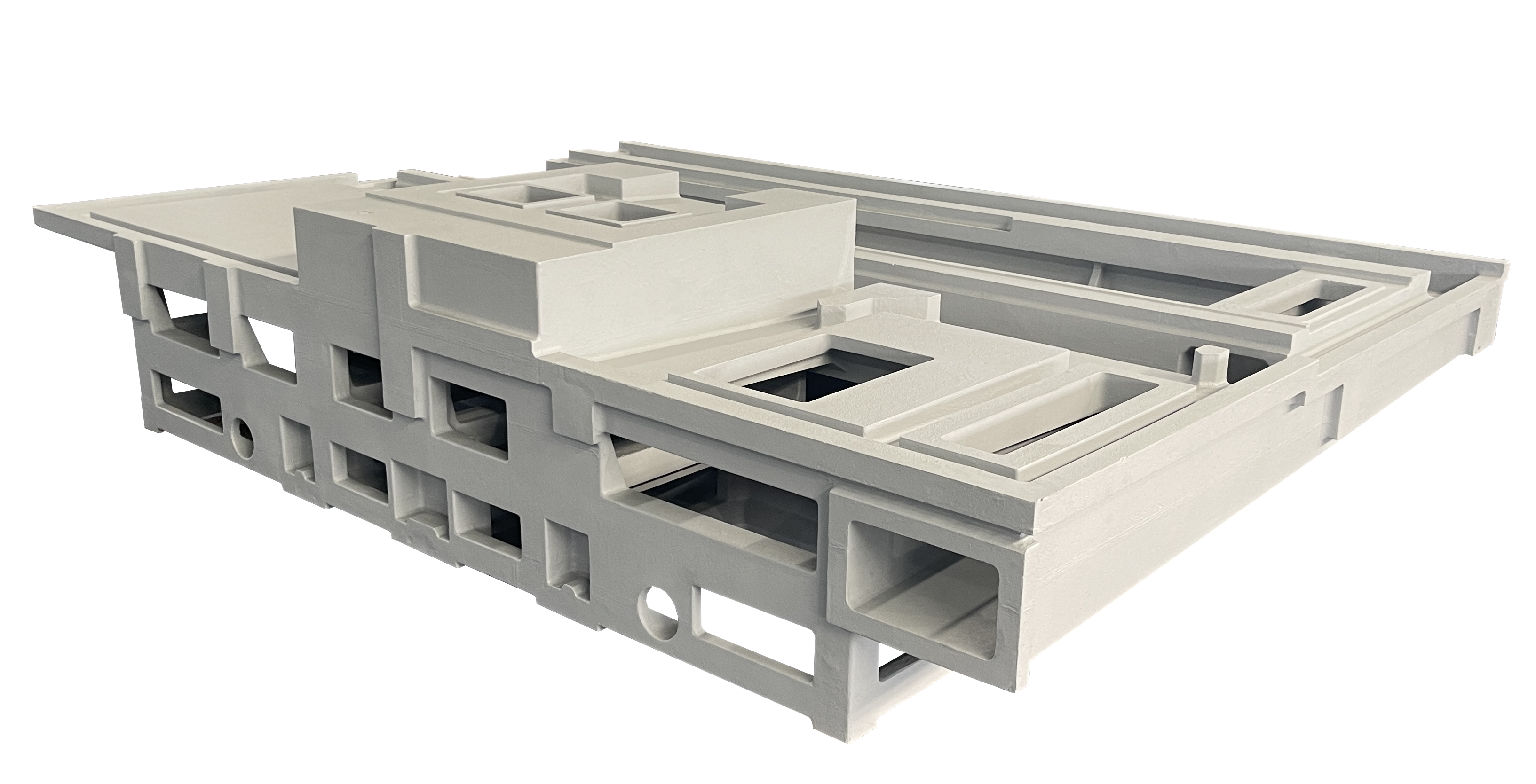

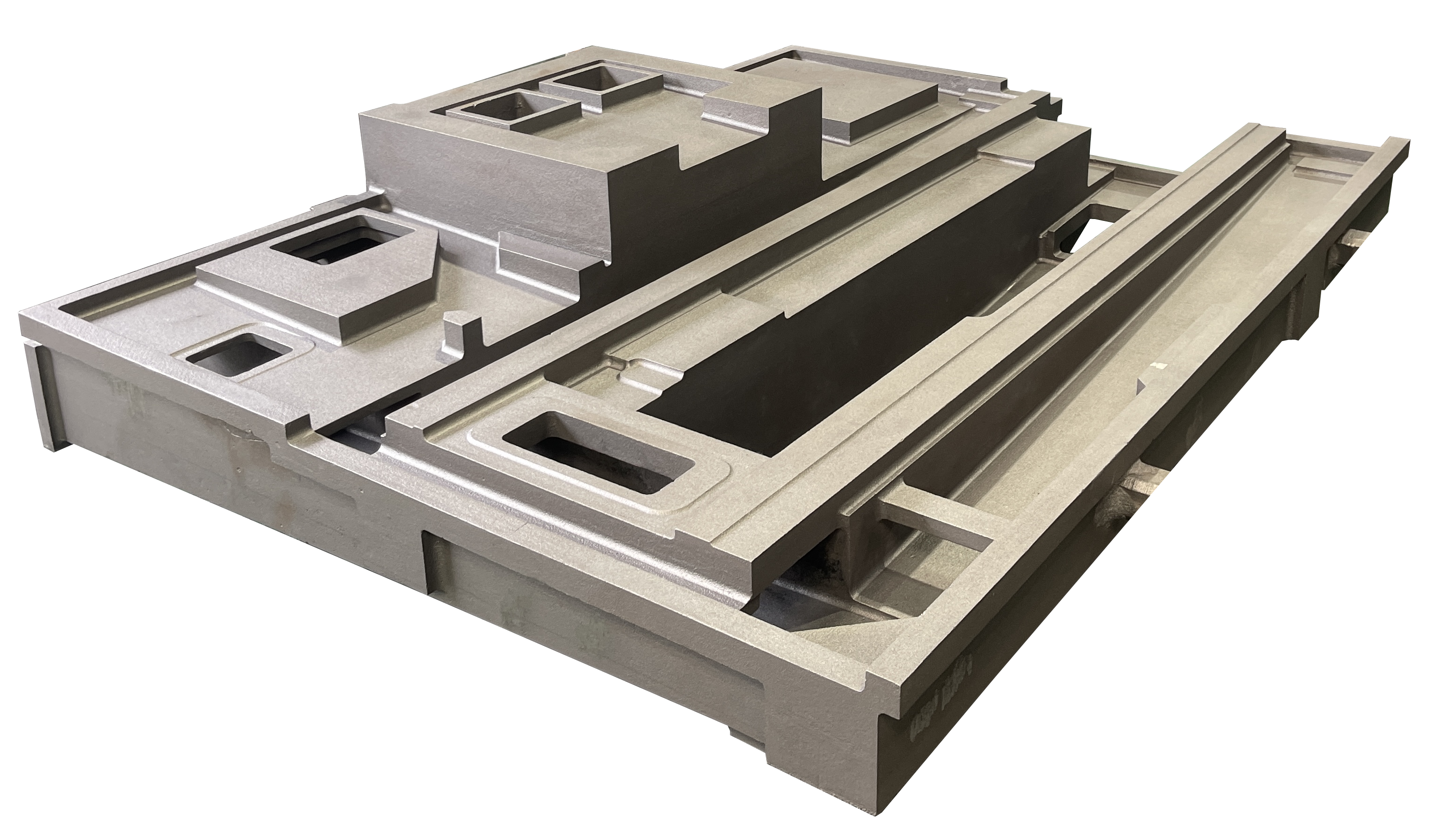

ベット

ベット

材質FC250
サイズ1700 × 1200 × 800
重量3500kg
ベット

ベット

材質FC250
サイズ2600 × 2000 × 700
重量4500kg
ベット

ベット

材質FC250
サイズ3200 × 2300 × 700
重量6000kg

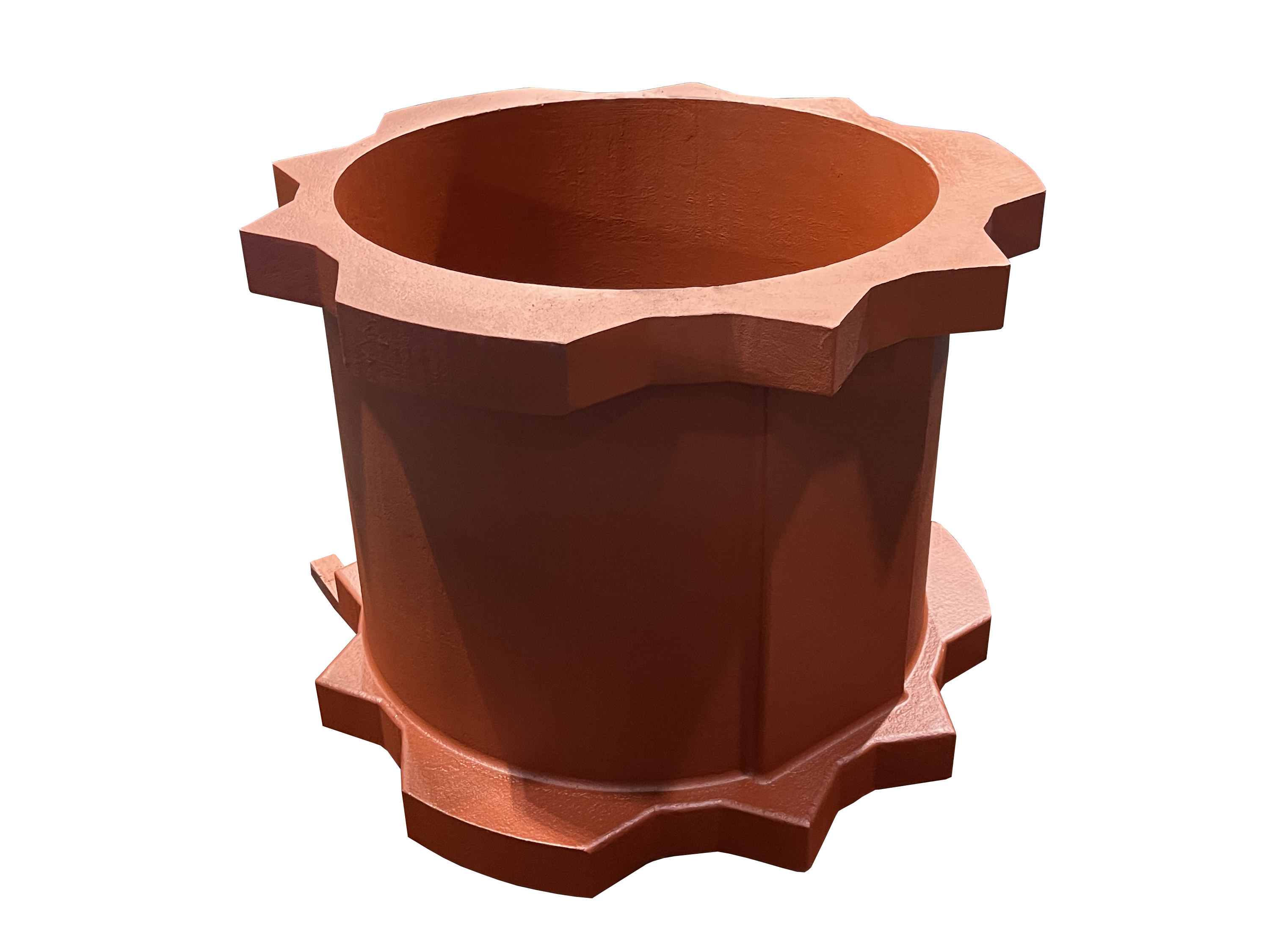

ケーシング

ケーシング

材質FC250
サイズ1100 × 1000 × 800
重量800kg

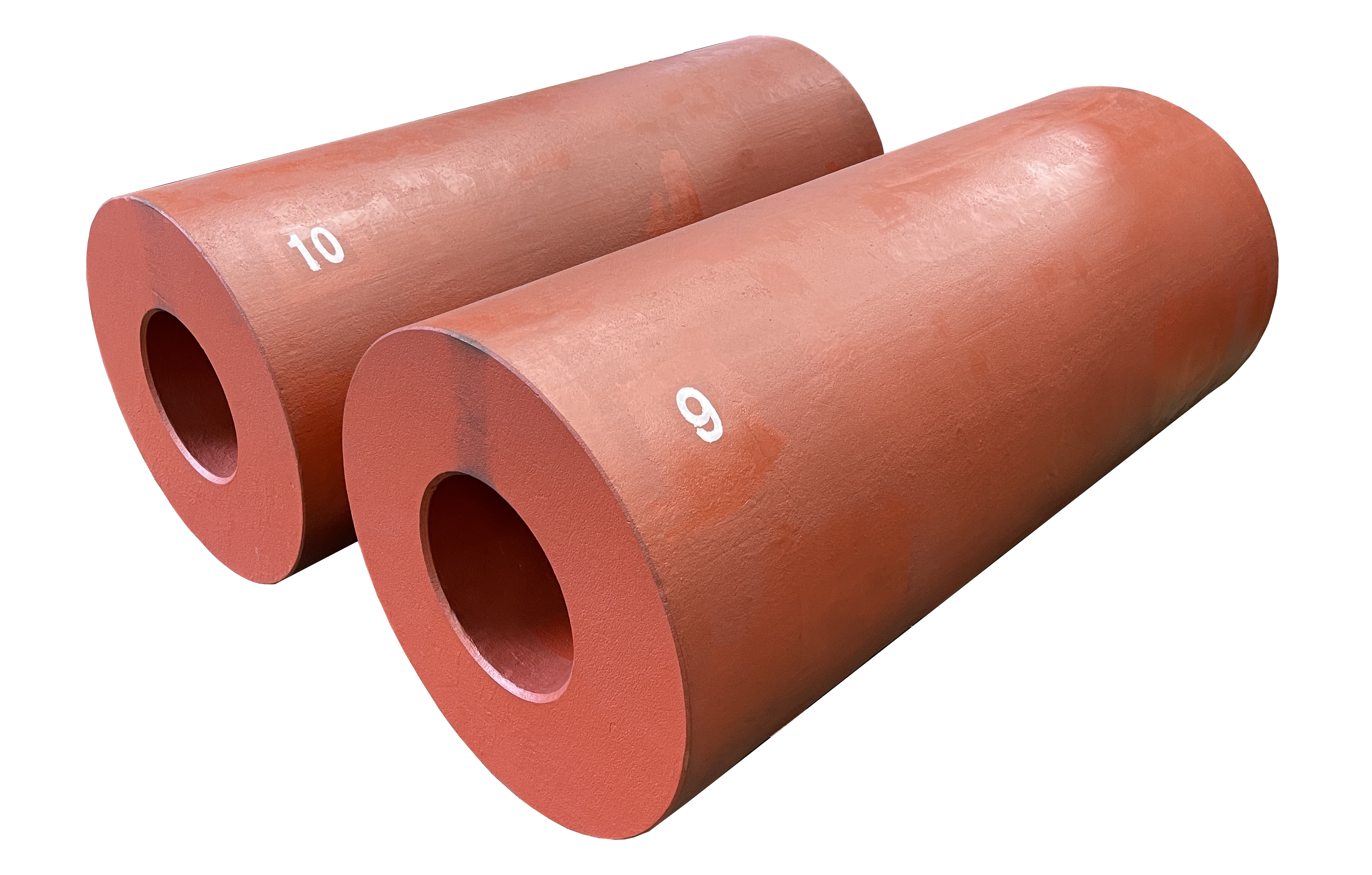

シンカー

シンカー

材質FC250
サイズ2200 × 800 × 800
重量6500kg

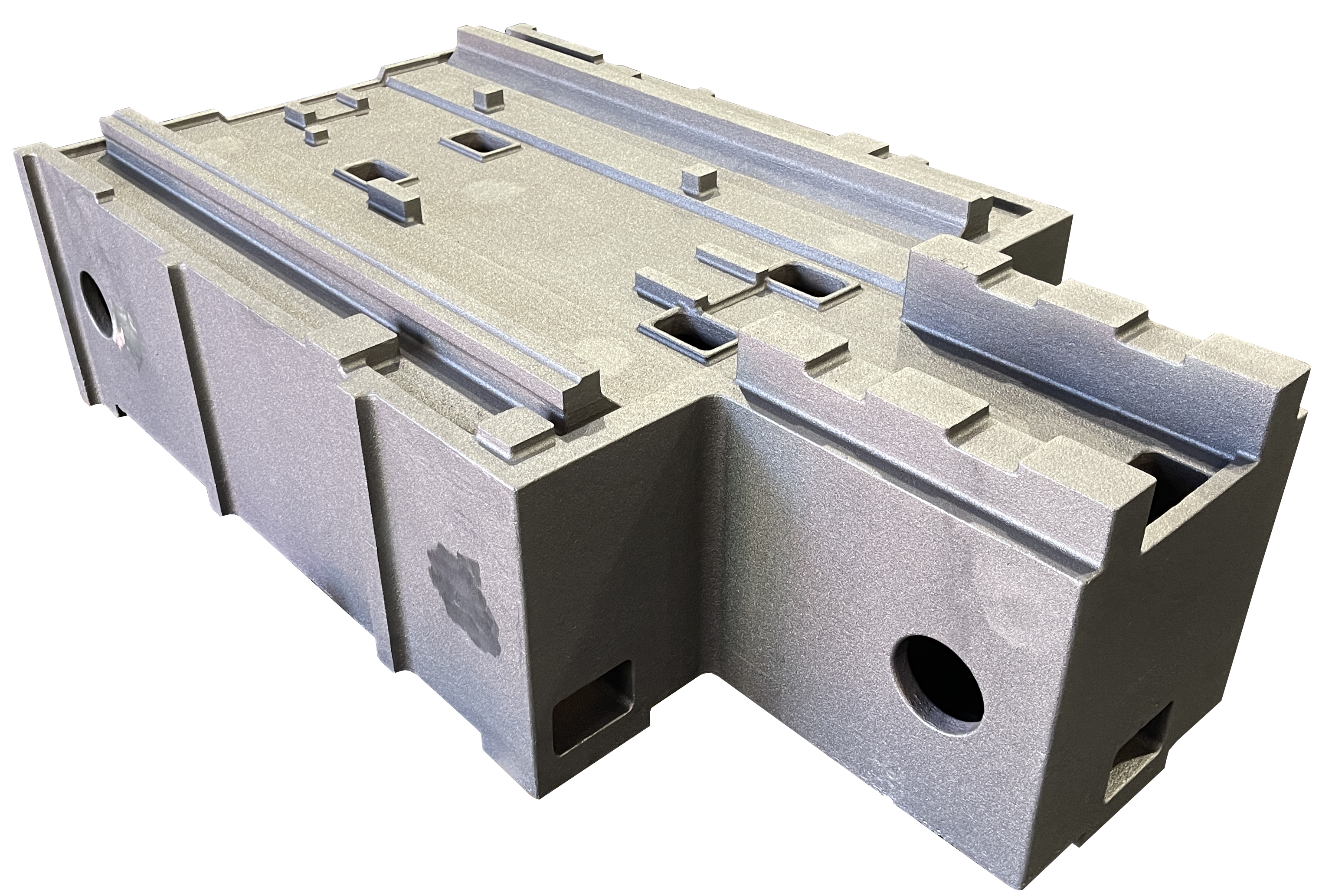

ベッド

ベッド

材質FC250
サイズ1700 × 1000 × 500
重量1500kg

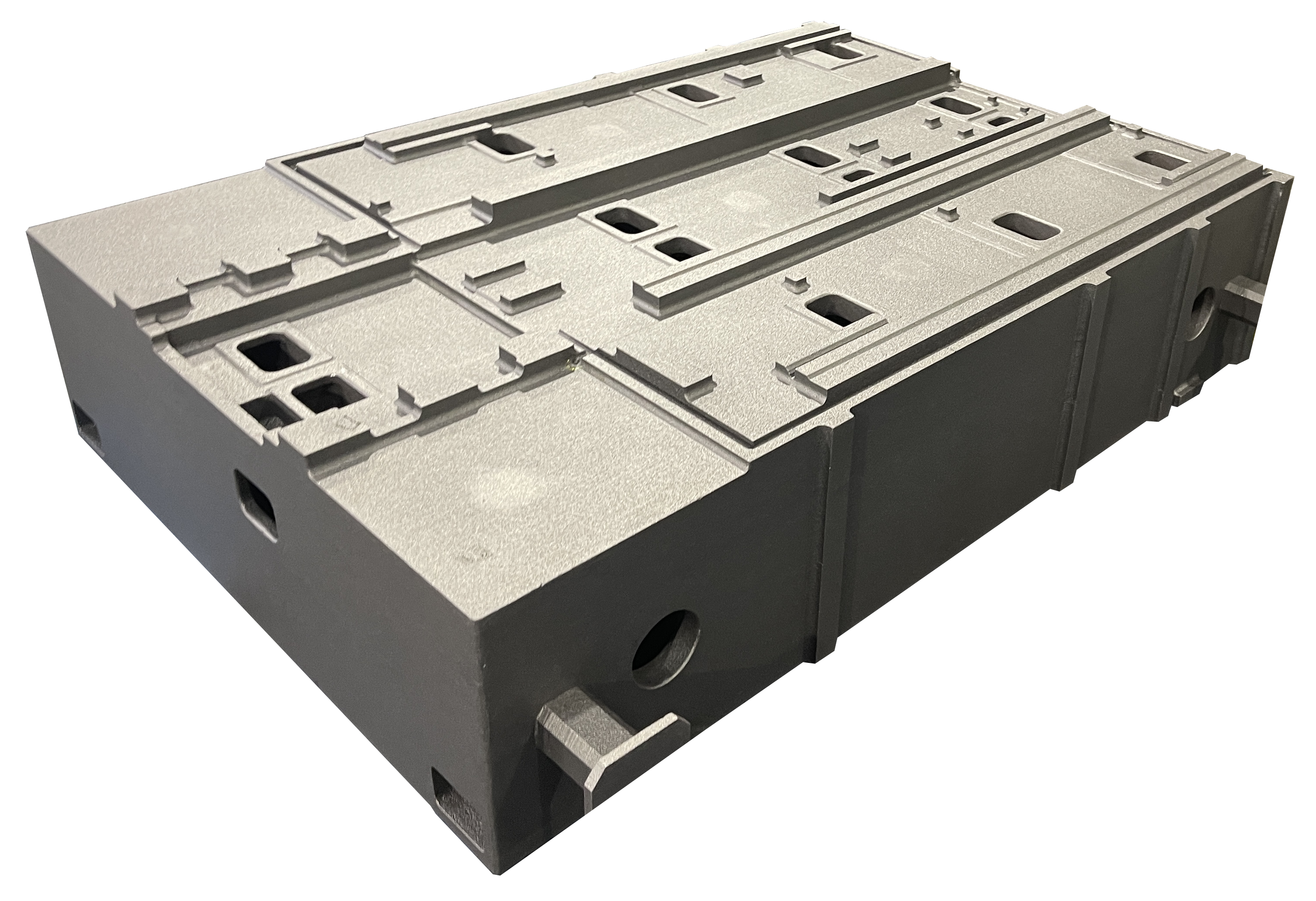

ベッドベース

ベッドベース

材質FC250
サイズ2000 × 1500 × 500
重量3000kg

納入実績

国内外の産業機械メーカー様へ多数納入実績あり。

主要取引先(一部抜粋)

製造方法の比較

FMC鋳造法 木型鋳造法
メリット
  • 単品・小ロット向き
  • 製品形状同様の模型なのでイメージし易い
  • データで保管できる
  • 必要な時に模型を制作するので劣化がない
  • 模型修正が容易
  • 抜け勾配不要
  • 型を取り出さず、中子も不要なので鋳型製作時間が短い
  • 合わせ面が少ないためバリが発生しにくい
  • 大ロット向き
  • 外観品質レベルが高い
デメリット
  • 製品1つに対し1つの模型が必要(モデルは使い切り)
  • 発泡模型の残渣が製品に残りやすく、製品下部の品質が不安定になることがある
  • 製品形状がイメージしにくい
  • 木型の保管場所が必要
  • 木型が劣化する
  • 修正が困難
  • 複雑形状には不向き
  • 型の合わせ面や中子挿入部にバリが発生することがある
  • 抜け勾配が必要
  • 寸法精度がFMCより劣る場合もある

FMC鋳造法とは

FMC鋳造法とは、「フルモールド鋳造法 (Full Mold Casting)」または 「フルモールドキャスティング法」とも呼ばれる鋳造法の一種です。

発泡スチロール(ポリスチレン)で作られた模型(パターン)を鋳型の中に埋め込み、 そのまま溶けた金属を流し込んで鋳物を作ります。

日本語では「フルモールド鋳造法」、「発泡模型鋳造法」とも呼ばれています。

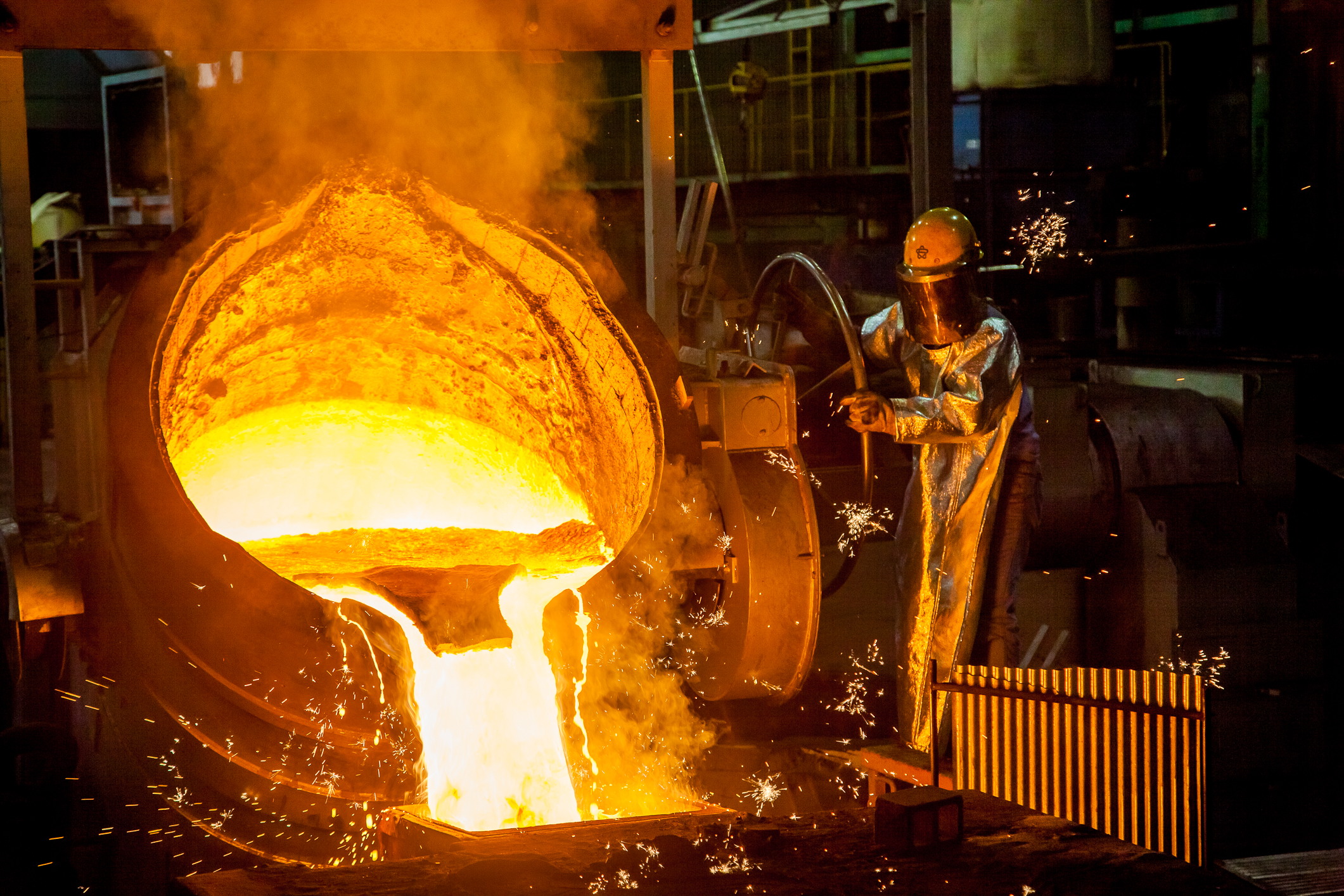

FMC鋳造法のイメージ図

FMC鋳造法の強み

特徴

  • 模型(パターン): 発泡スチロールで作成され、通常の木型のように取り出す必要はありません。
  • 鋳造プロセス: 金属が流し込まれると、発泡スチロールが気化して置き換わる形で鋳物が形成されます。
  • 鋳型: 乾燥砂または未硬化の砂を使うことが多く、バインダー不要で簡単。

メリット

  • 木型・金型が不要: 木型や金型が不要で、短納期・低コストで試作や少量生産に適している。
  • 複雑形状に強い: 複雑な形状の鋳物も1ピースで鋳造可能。
  • 設計自由度が高い: 型の抜き方向をあまり気にせずに設計できる。

まとめ:FMCは発泡スチロール模型をそのまま鋳造に使うことで、速い・安い・複雑形状も一発成形 を実現できる鋳造法です。

FMCの製造工程

12工程を画像と1文説明で簡潔に紹介します。

  1. 1

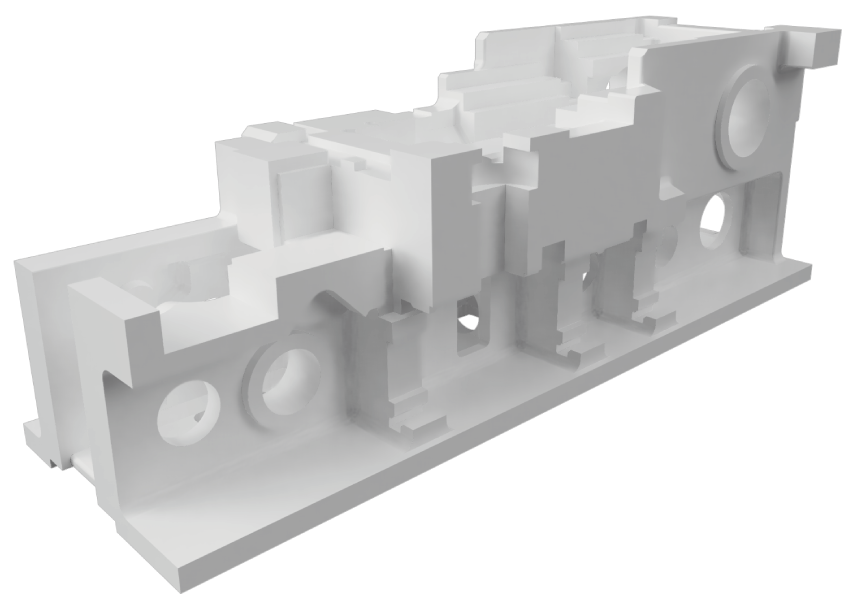

    発泡スチロール摸型

    製品同様の発泡スチロール模型を製作

  2. 2

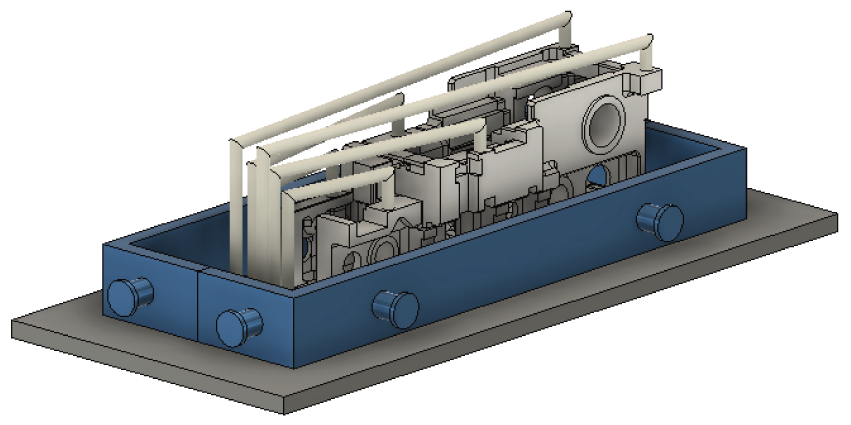

    金枠内に模型・湯道をセット

    鋳造に必要な模型と湯道を金枠内に正確に配置

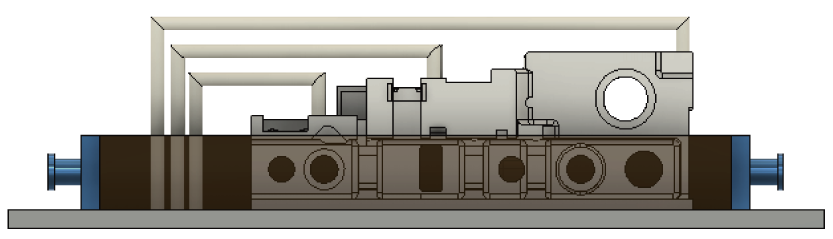

  3. 3

    鋳物砂を充填し突き固める(下型)

    模型の周囲に鋳物砂を入れ、強度を得るために突き固める

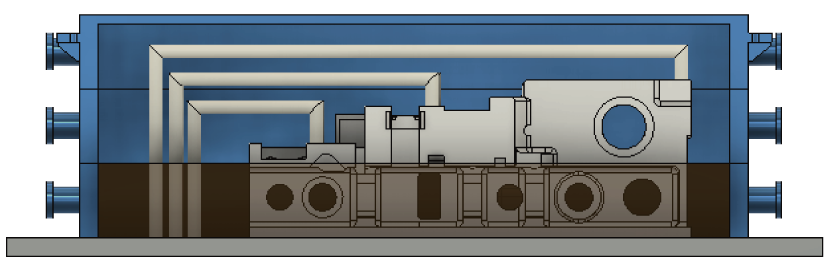

  4. 4

    金枠を重ねる(下型)

    上枠を重ねて鋳物砂充填の準備をする

  5. 5

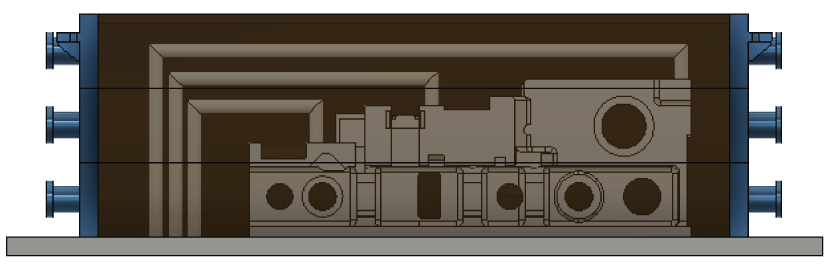

    鋳物砂を充填し突き固める(下型)

    鋳物砂を充填し、均一に突き固める

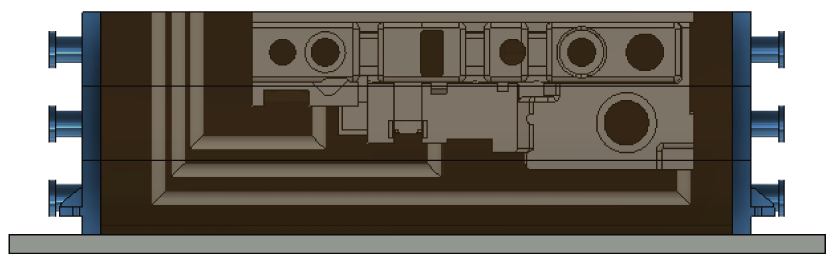

  6. 6

    鋳物砂が硬化したら金枠を反転する

    固まった鋳物砂を保持したまま金枠を反転させる

  7. 7

    湯道・金枠をセット(上型)

    溶湯の流路となる湯道や金枠を組み合わせる

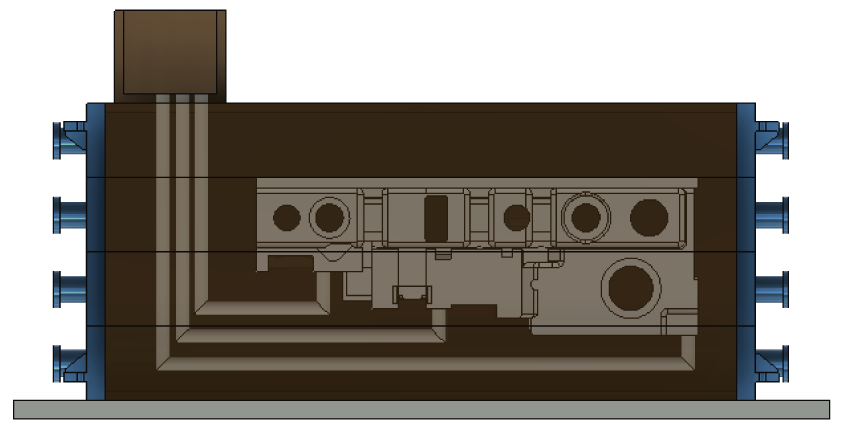

  8. 8

    鋳物砂を充填し湯口をセット

    鋳物砂充填後に湯口を配置し、注湯の準備を整える

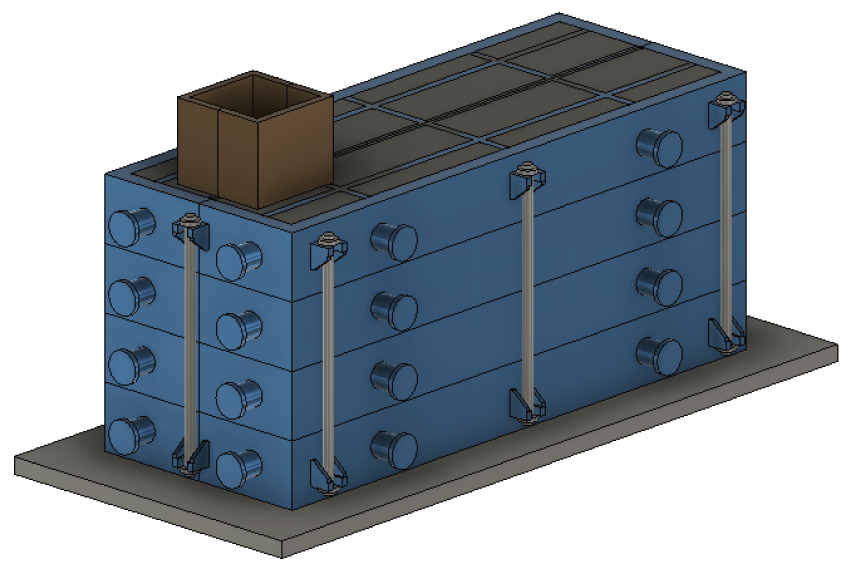

  9. 9

    上型・下型をクランプで固定

    注湯中にずれないよう、上下の型をしっかり固定

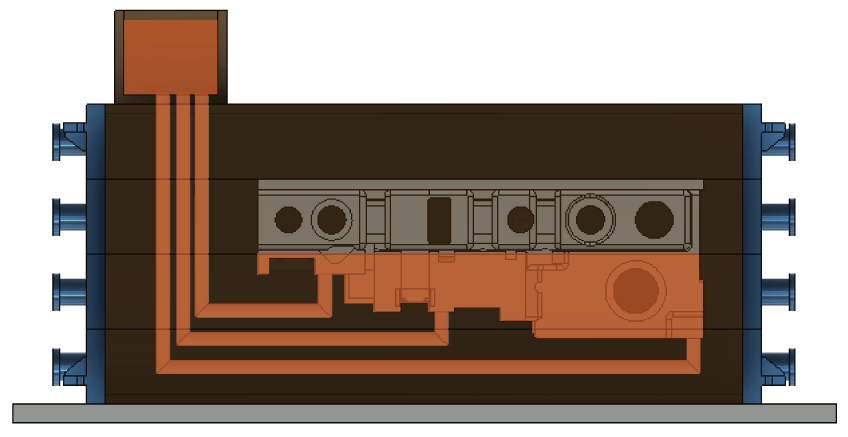

  10. 10

    注湯(模型が溶けながら鋳物形成)

    溶湯が湯口・湯道を通り、発泡模型を置換しながら鋳物を形成

  11. 11

    注湯完了

    必要量の溶湯を注ぎ終え、冷却段階に

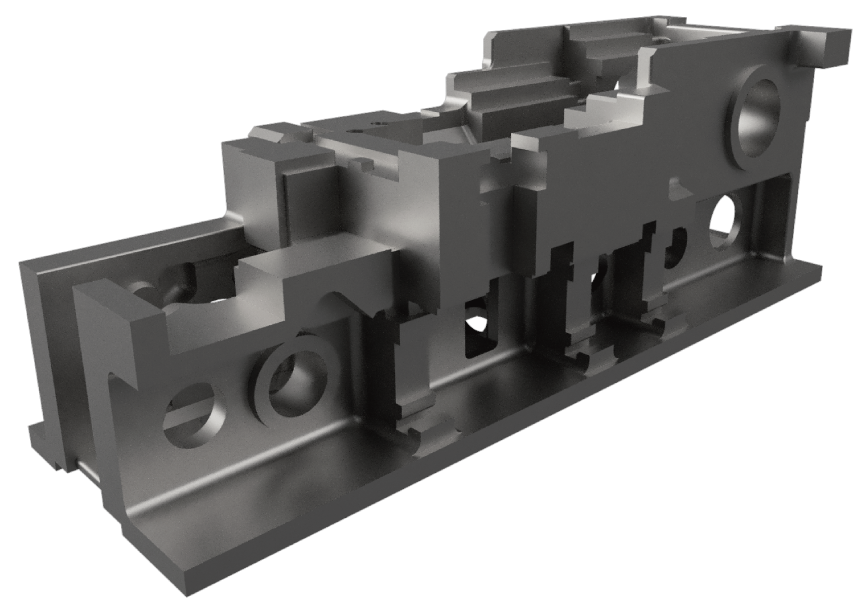

  12. 12

    鋳鉄完成品

    冷却・型ばらしを経て、鋳鉄製品が完成

私たちのこと | About Us

友鉄工業株式会社は、フルモールド鋳造(FMC)を中心に、設計から鋳造・加工・検査・出荷までをワンストップで提供する 産業機械向けの鋳物メーカーです。小ロット試作から量産まで、「品質・納期・提案力」で選ばれています。

  • 66年+創業から積み重ねた信頼と技術
  • 4500mm最大級の大物鋳造に対応
  • 800社+全国のメーカーとの取引実績

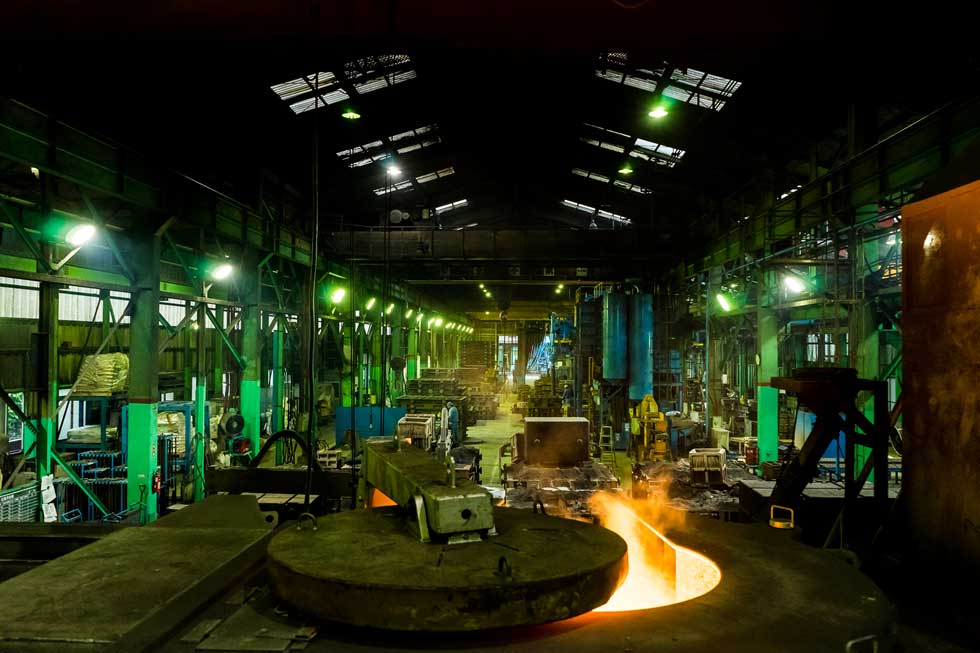

友鉄工業株式会社

友鉄工業の強み

私たちが誇る技術力と供給力

1

FMC鋳造の短納期対応

200社超の中、鋳鉄を短納期供給できる希少一社。機動力と品質で選ばれる実力あります

2

大物鋳造の一貫対応

最大4500×2500×1000 mmの大物対応。設計~加工まで全て社内で完結。

3

多彩な製品ラインナップ

プレス金型から景観鋳物まで幅広く対応。用途・業界の多様化に柔軟に対応。

私たちが大切にしていること

品質・スピード・提案力で、ものづくりの可能性を拡張します。

品質基準の徹底

図面に対する忠実性、寸法の再現性、仕上げの美しさまで一貫して担保します。

最短リードタイム

FMCの強みを活かし、試作・小ロットをスピーディーに量産品質で仕上げます。

現場発の提案力

流動・凝固・加工まで見据えた設計提案で、手戻りを最小化します。

これまでの歩み

独自の技術と仕組みで、産業を支える鋳造へ。

1959年の創業から一貫としてマンホールから大型定盤鋳物などの鋳造を行なっています。 古くからフルモード鋳造に着手し、様々な鋳物を製造しております。 中国通産局管内では初めての日本工業規格ダクタイル鋳鉄表示許可工場として許可取得。2017年12月22日に経済産業省が発表した「地域未来牽引企業」に選定されました。 地域内外の取引実態や雇用・売上高を勘案し、地域経済への影響力が大きく、成長性が見込まれるとともに、地域経済のバリューチェーンの中心的な担い手、 および担い手候補である企業を「地域未来牽引企業」として選定されています。

Since our founding in 1959, we have been consistently engaged in casting everything from manholes to large surface plate castings. We have been engaged in full-mode casting for a long time and manufacture a variety of castings. Obtained permission as the first Japanese Industrial Standards ductile cast iron factory under the jurisdiction of the China Bureau of International Trade and Industry. Selected as the "Future Leader of the Region" announced by the Ministry of Economy, Trade and Industry on December 22, 2017. Considering the actual conditions of transactions inside and outside the region, employment, and sales, the value chain of the regional economy and the companies that are candidates for his leader are called "regions" because they have a great impact on the regional economy and are expected to grow. Selected as the "future leader".

会社概要

基本情報と拠点情報を掲載しています。

会社名
友鉄工業株式会社
設立
1959(昭和34)年6月
資本金
4,450万円
所在地
〒731-1142 広島市安佐北区安佐町飯室6151-1
事業内容
FMC鋳造、機械加工、検査・測定、試作~量産
主要取引先
産業機械・工作機械メーカー 他
連絡先
TEL.082-837-0490
